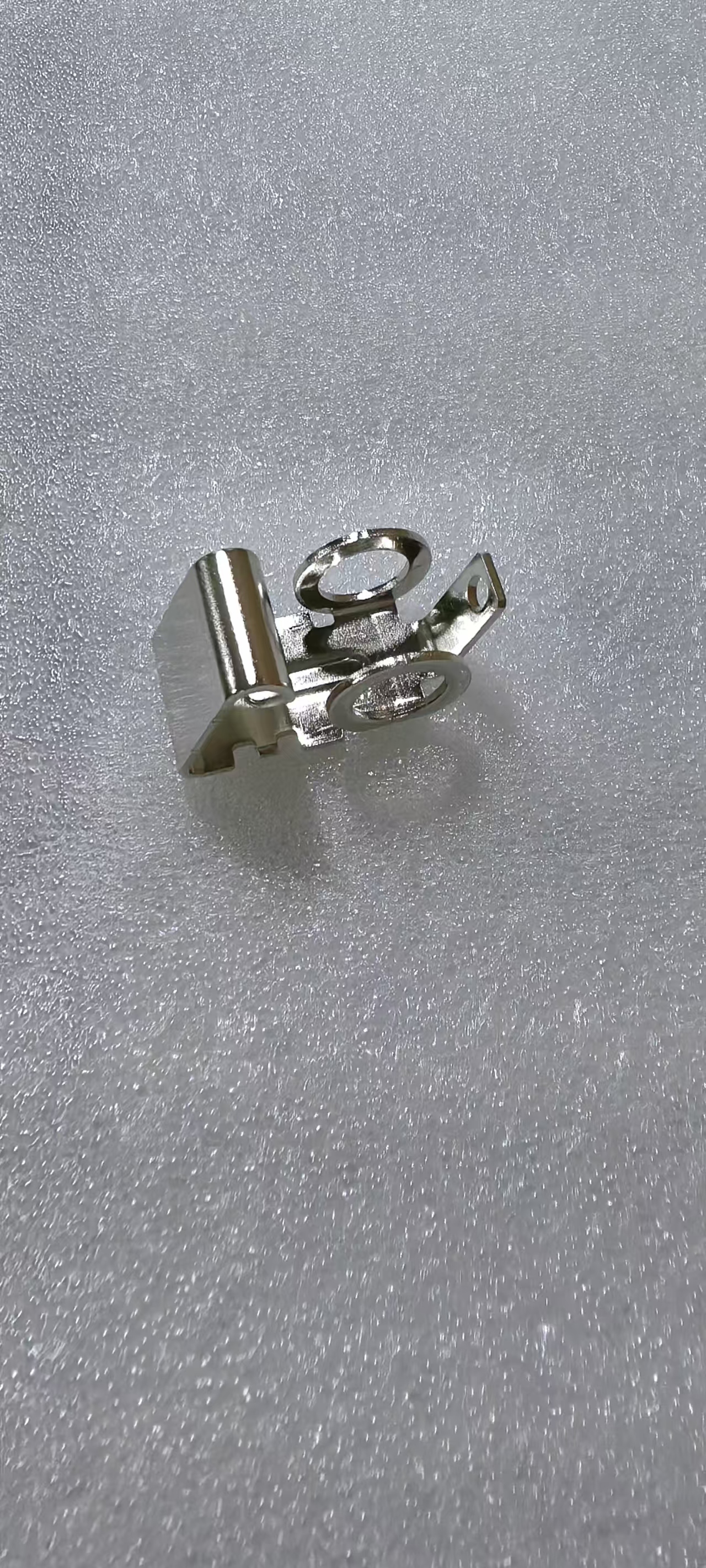

Precisiemessing Stempelen Elektronische connectorterminal Progressieve matrijs Hoge snelheid Stempelen OEM Aangepaste ± 0,02 mm tolerantie

Deze elektronische connectorterminal voor het stampen van messing met precisie is vervaardigd met behulp van geavanceerde technologie voor het stampen met progressieve matrassen.het leveren van uitzonderlijke nauwkeurigheid en herhaalbaarheid voor elektronische interconnecttoepassingen met een groot volumeDeze gestempelde eindpunten zijn vervaardigd van koperbandmateriaal C2600/H65 en bereiken een dimensie-tolerantie van ±0,02 mm bij een stampsnelheid van maximaal 400 slag per minuut.De progressive die benadering integreert punching, buigen, vormen en monteren in een enkel continu proces, waarbij secundaire manipulatie wordt geëlimineerd en consistente kwaliteit wordt gewaarborgd voor miljoenen stukken.In onze fabriek werken meer dan 30 hogesnelheidspressen met een capaciteit van 25 tot 160 ton., met in-die visie-inspectiesystemen die de kritieke afmetingen in realtime tijdens de productie controleren.33 voor alle kwaliteitscritische kenmerkenAls een toonaangevende OEM-fabrikant met meer dan 15 jaar ervaring in het bedienen van wereldwijde elektronica merken,We begrijpen dat de betrouwbaarheid van de aansluitingsterminals rechtstreeks van invloed is op de prestaties van het eindproduct in bedrijfskritische toepassingen, waaronder auto-ECU's, industriële besturingssystemen en consumentenelektronica.

• Voor de toepassing van de onderstaande voorschriften:Multi-station progressieve matrices integreren piercing, vormen, buigen en trimmen in één continue stripvoeding, waardoor productiesnelheden tot 400 SPM worden bereikt, terwijl de dimensionale consistentie wordt gehandhaafd.De progressieve vormgeving van de matrijzen elimineert de verwerking van onderdelen tussen de fasen, waardoor de arbeidskosten en het kwaliteitsrisico van handmatige overbrengingen worden verminderd.
• Precision Brass materiaal selectie:C2600 cartridge messing (70% Cu, 30% Zn) biedt een optimale combinatie van elektrische geleidbaarheid bij 28% IACS, uitstekende vormbaarheid voor complexe buiggeometrie,en veer eigenschappen geschikt voor contactbehoudEr zijn alternatieve soorten beschikbaar, waaronder C3604 vrij snijbaar messing, C2680 geel messing en C5191 fosforbrons, voor specifieke geleidbaarheid en veerkrachtvereisten.
• Oppervlaktebewerking en afwerking:Inhouse galvanisatie mogelijkheden omvatten tin plating voor soldeerbaarheid, selectief goud plating voor hoge betrouwbaarheid signaal contacten, zilver plating voor power connector toepassingen,en nikkel onderplaat voor corrosiebarrièreDe selectieve bekledingstechnologie past de edelmetalen alleen op de functioneel contactgebieden toe, waardoor de materialkosten met 60% worden verlaagd in vergelijking met het bekledingsproces voor het hele lichaam.
• Kwaliteitsborging zonder gebreken:100% geautomatiseerde optische inspectie bij de persuitgang verifieert de dimensionale nauwkeurigheid, oppervlaktefouten, bekleding en coplanariteit.Elke zending bevat een gedetailleerd inspectieverslag met CMM-metingenPPAP-niveau 3-documentatiepakket is beschikbaar voor klanten in de automobielindustrie.
• Alomvattende gereedschapsservice:In-house gereedschapskamer met CNC EDM, draad-snijden, oppervlakte slijpen en CNC bewerkingscentra ontwerpt en bouwt progressieve matrijzen van SKD11, DC53 en carbide materialen.De levensduur van schimmels varieert van 1 miljoen tot 5 miljoen schoten, afhankelijk van de dikte en complexiteit van het materiaal- preventieve onderhoudsprogramma's en inventarisatie van reserveinvoer zorgen voor ononderbroken continuïteit van de productie.
• Applicatiespecifieke technische ondersteuning:Ons DFM-techniekteam biedt gratis ontwerpbeoordeling, waaronder simulatie van de veerkracht, berekening van de contactnormale kracht, analyse van de invoeg-/uittrekkingskracht en beoordeling van de vormbaarheid van het stempelen.We optimaliseren de geometrie van de terminal om het materiaalgebruik te verminderen en het afval te minimaliseren., waarbij doorgaans 15-30% materiaalbesparing wordt bereikt door optimalisatie van de nesting.
• Flexible productiepartijen:Van 1000 prototypes met zachte gereedschappen tot meer dan 500.000 stuks per maand met geharde progressieve matrijzen.ons productiesysteem past zich aan uw project levenscyclus vereisten zonder minimum order beperkingen.

Deze precieze messing gestempelde connector terminals dienen diverse elektronische interconnect toepassingen in meerdere industrieën.De terminals zorgen voor betrouwbaar elektrisch contact met invoegkrachten die zijn geoptimaliseerd voor zowel signaalintegriteit als assemblage-ergonomie- Automobiele elektronische toepassingen, waaronder ECU-connectoren, sensorinterfaces en draadbandterminals, profiteren van de combinatie van elektrische geleidbaarheid, mechanisch veerbehoud,en duurzaamheid voor het milieu door selectief goud of tin bekleden- industriële besturingssystemen, elektriciteitsdistributie-eenheden,en smart grid apparatuur gebruiken deze gestempelde terminals voor high current busbar verbindingen waar consistente contactweerstand essentieel is voor thermisch beheerDe consumentenelektronica zoals smartphones, tablets en wearables vraagt om ultra-miniatuur gestempelde terminals met een toonhoogte van 0,5 mm.Dit is een van de meest betrouwbare prestaties van onze precisie-progressive die technologie.- telecommunicatie-infrastructuurapparatuur, met inbegrip van basisstationconnectoren, RF-modules,en glasvezel transceivers vereist gestempelde terminals met strakke coplanariteit controle voor oppervlakte-montage assemblage processen.

Alle met messing gestempelde aansluitpunten zijn verpakt in antistatische PE-zakken met droogmiddel, geplaatst in exportklasse golfkartonnen dozen,en beveiligd op gefumigeerde houten pallets voor zeevracht of luchtvrachtDe verpakking van de rollen voor de geautomatiseerde pick-and-place-assemblage is beschikbaar met aangepaste draagbandspecificaties.Elke zending omvat een volledig documentatiepakket met certificaten van de materialenfabriekstest, dimensie-inspectieverslagen, XRF-metingen van de laagdikte en een certificaat van conformiteit.Het in 2015 gecertificeerde kwaliteitsmanagementsysteem zorgt voor volledige traceerbaarheid van het warmtenummer van de grondstof tot de partijcode van het eindproduct. SGS-inspectie door derden, RoHS- en REACH-conformiteitscertificaten worden op verzoek verstrekt.met productieorders die binnen 15-25 werkdagen worden verzonden, afhankelijk van de hoeveelheid en de status van het gereedschap.
